自清洗过滤器性能及供货范围-宏庆电力设计制造（连圣华康牌）
一、设备性能

1、工作原理 污水 / 循环水由进水口进入筒体内部，水流通过滤网实现过滤，水中悬浮物、杂草、颗粒杂质被拦截在滤网内侧；当滤网堵塞，进出水口压差上升达到设定值，控制系统启动电机带动清洗机构，打开排污阀，依靠水力对滤网进行刷吸反冲洗，污物直接由排污口排出。清洗过程系统正常通水，无需停机断流，压差恢复正常值后，排污阀关闭，回到正常过滤工况。

2、主要技术性能

l 适用介质：工业循环冷却水、电厂循环水、工艺水

l 设计压力：1.01.6MPa

l 工作温度：0～80℃

l 过滤精度：0.55mm（可按用户工况选配滤网）

l 控制模式：压差自动、定时、本地手动三种控制方式

l 反冲洗时间：1060s 可调；反冲洗耗水量≤总流量 3%

l 驱动方式：电动驱动清洗机构

l 壳体材质：Q235B 碳钢，防腐蓝色油漆

l 滤网材质：304 不锈钢

l 连接形式：法兰连接

l 运行特点：在线清洗，过滤不间断供水；维护量小，无需人工拆洗滤网。

二、供货范围

1、主机设备：自清洗过滤器本体（筒体、不锈钢滤网、内部清洗组件、驱动电机、排污阀）。 2、配套法兰：设备本体进出水法兰、排污口法兰（配对法兰含螺栓、垫片）。 3、电控部分：就地控制箱，具备压差、定时、手动清洗控制功能；配套电缆接头。 4、随机资料：设备总图、安装尺寸图、产品合格证、使用说明书。

不含：外部管道、外部压差取样管、用户侧外接电源电缆、土建基础。

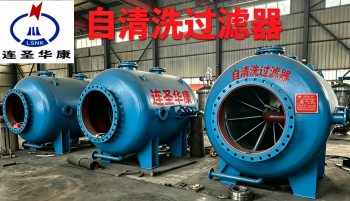

连圣华康牌自清洗过滤器，碳钢壳体，内置 304 不锈钢滤网，具备压差、定时、手动三种控制模式，实现在线反冲洗，过滤过程不停机供水。过滤精度可按需选配，反冲洗耗水量小，用于去除水中杂草、悬浮物及固体颗粒，保护下游换热器、管道设备。 供货包含过滤器本体、驱动机构、排污阀、配对法兰紧固件、就地控制柜及全套随机技术资料。

如需了解详情，请拨打13861430261
