使用胶球清洗装置组成零部件有哪些?有什么作用?

使用胶球清洗装置组成零部件有哪些?有什么作用?

        连云港市宏庆电力辅机开发有限公司对“胶球清洗装置”进行了专题课题研究,对使用胶球清洗装置组成零部件有哪些?有什么作用?胶球清洗装置的作用是可按您的需求随时投入胶球自动清洗状态,始终保持凝汽器冷却管内的清洁,延长冷却管的使用寿命,提高发电厂的经济效益,保障机组安全的运行。我公司生产的胶球清洗装置系统设计先进结构合理,性能稳定可靠。其SF型收球网采用不锈钢双栅格网板分流型结构。另有适用于中小型机组的SD型单栅格网板及SL型漏斗式收球网。具有操作方便,胶球回收率高(≥96%)等特点。

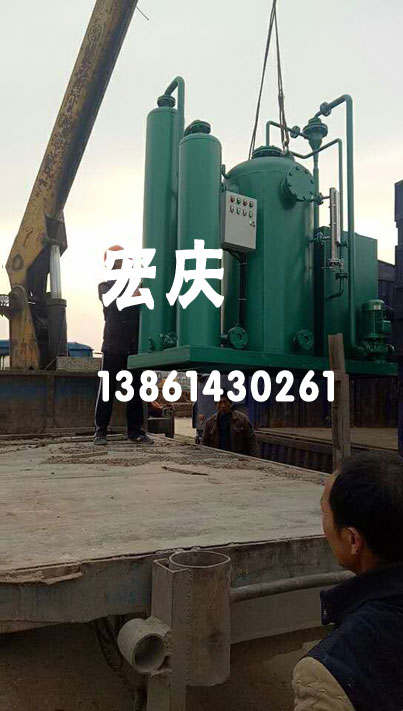

胶球清洗装置由收球网,胶球输送泵、装球室、控制器、胶球及阀门管路等部件组成。它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管,对冷却管进行反复擦洗。该胶球清洗装置可在机组不用停机、不减负荷的条件下,胶球在线清洗凝汽器冷却管内污垢及带出杂质,提高凝汽器内冷却管清洁度,提升凝汽器真空度和汽轮机热效率。
        ⑴我公司生产的收球网是目前较其它
胶球清洗装置的更新换代产品,结构形式先进合理.分为栅格网板式(SF型双栅格网板收球网,SD型单栅格网板收球网)和SL型漏斗式收球网.栅格网板式收球网的栅网板可以转动,在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置;既减少水阻又起到清除栅网板上杂物的作用.网板的转动定位由电动执行机构执行(DN300~DN700小型收球网为手动控制)。栅网板到位与否是保证胶球清洗装置系统收球率的关键之处,SL型,SD型,SF型收球网(胶球回收网器)。
        ⑵胶球泵:胶球清洗泵(胶球输送泵)它是胶球系统中使胶球进行不断循环的动力设备,该水泵是一个专用无障碍离心泵,其叶轮由两片叶片构成管状通道,它具有不堵球、不切球和对胶球磨损力小等优点。
        ⑶装球室:装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置:它由外壳、漏斗、切换阀等部件组成,并配有观察窗、放气阀、放水阀。
ZQS型装球室(胶球存储器)
        ⑷分汇器是一个三通阀,通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器,其进口通径为DN100,分配口为DN89,胶球投用时可通过窥视窗观察运行情况。
        ⑸FH型分汇器(清洁海绵胶球切换三通管阀) 胶球清洗PLC自动控制,胶球清洗装置还可以实现自动化运行,主要靠PLC模块自动化控制,电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时,达到设计差压值时,差压变送器将信号传送给PLC,PLC模块指令启动电动二次滤网传动机构,同时打开电动排污阀进行排污。当差压值恢复时,差压变送器将信号传送给PLC模块,PLC模块指令停止电动二次滤网旋转,关闭电动排污阀。
        PLC同时配有时间实施计划,胶球清洗投用可设置二级时间保护,时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟,投用时间设置:PLC指令打开装球室前置电动球阀,同时将信号传送给胶球输送泵,启动胶球输送泵。同时打开循环水进水管道上电动投球阀,当正常运行后PLC指令打开装球室出口电动球阀,循环水管道回水管道上装有收球阀,PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门,PLC再指令关闭电动投球阀门,再指令关闭收球电动阀门、其次PLC指令停止胶球泵。
