真空除氧器系统图控制说明图文介绍？

       一拖二真空除氧器控制说明，最近连云港市宏庆公司针对真空除氧器系统图控制说明图文介绍，总的来说，在整个行业看来，连云港市宏庆电力辅机开发有限公司生产的真空除氧器产量高，销售业绩高，产品质量好，高于行业领先水平。
一、真空除氧器控制范围：
       进水泵两台（11KW，380V，一用一备）；电动调节阀两台（220v，4-20mA）；真空泵两台（5.5KW，380v）；磁翻板液位计两台（24V，4-20mA）；电接点真空度表两只。

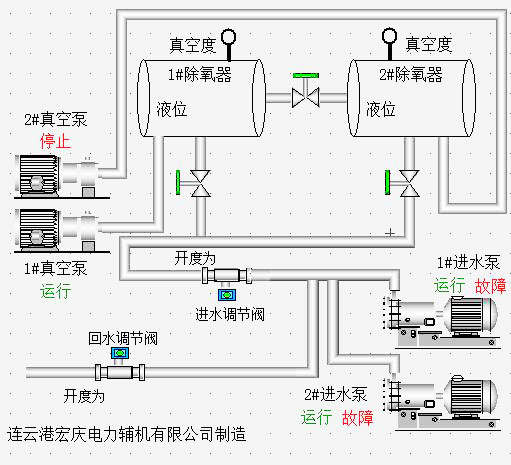

二、真空除氧器系统图：

三、真空除氧器控制说明：
       1、进水泵共两台，采用一用一备的工作方式，控制柜面板上可通过旋钮选择进水泵的常用/备用关系，当常用泵故障时，自动切换到备用泵继续工作，并报警。
       2、该系统采用一拖二的运行方式，两台除氧器可以同时使用，也可以单独使用，该功能可通过控制柜面板上的旋钮进行设置。如两台除氧器同时使用时，需要将两台除氧器间的手动进水阀打开，形成连通原理。
       3、系统启动，先启动真空泵；真空度到达(设计值)后，PLC指令打开进水调节阀；除氧水箱水位达到设计水位，PLC指令启动进水泵进水，进水调节阀处于正常工作状态；此后开始监测真空罐内的液位，当液位升高时（可调）调节进水阀的开度（减小），同时打开回水调节阀的开度增大（可调）；当液位下降时，调节进水阀开度（增大）；同时关小回水调节阀的开度（减小）。当监测到液位上升到高限或下降到低限时，停机报警。
